Asustor AS6810T RAID10 NAS 資料救援成功案例（SSD 快取崩潰，RAID Metadata 損毀）

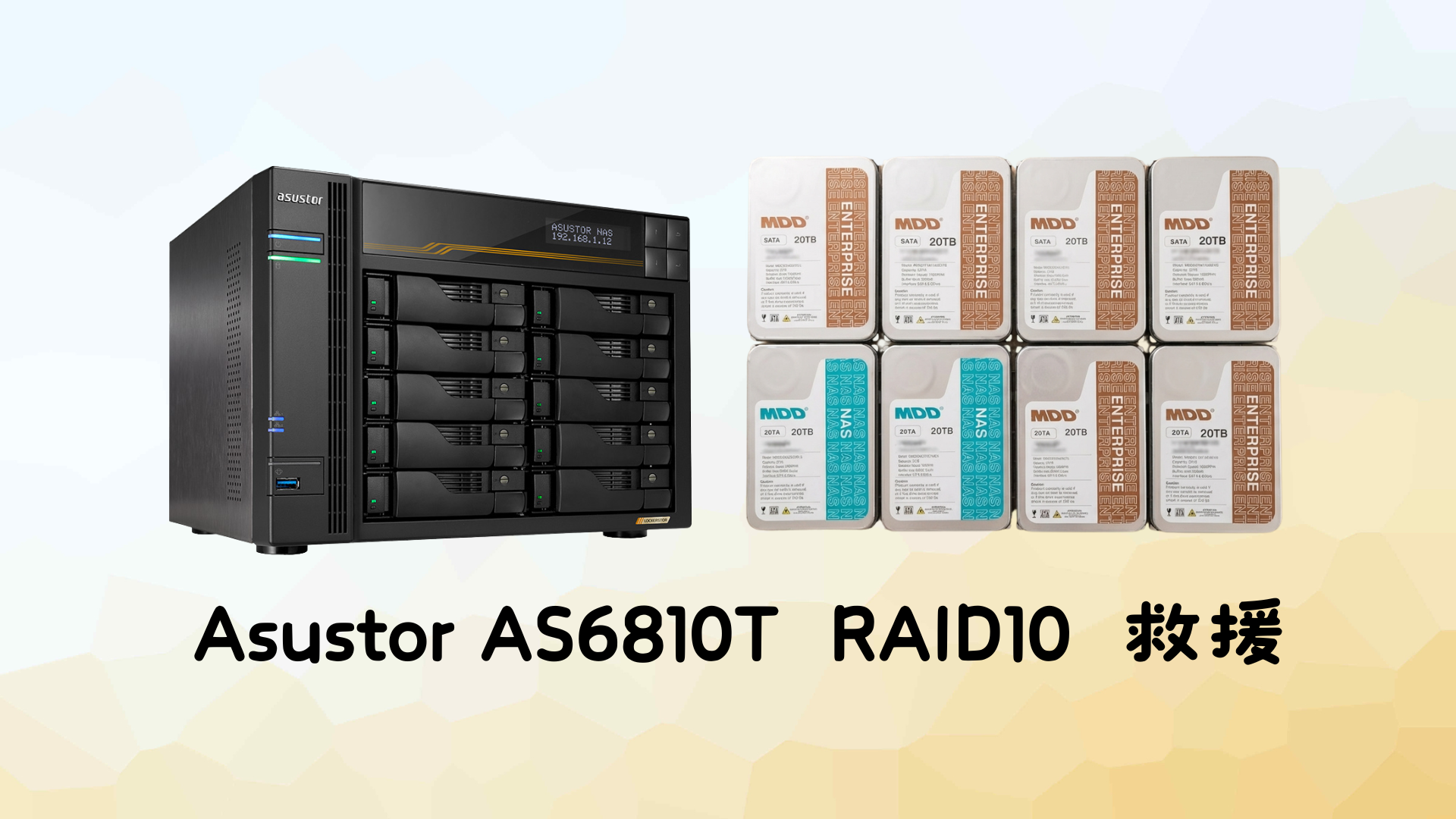

客戶設備：Asustor AS6810T NAS（搭載 MDDHDD 20TB x 8 顆，組成 RAID 10 磁碟陣列）
故障原因：系統崩潰導致 SSD 快取無法寫入 RAID10 陣列，RAID Metadata（MD Superblock）損毀後 NAS 完全無法開機
資料類型：大量企業關鍵資料，涵蓋多個資料分區
救援結果：結合 AI 底層數據分析技術，部分硬碟壞軌環境下達成 80% 以上救援成功率，成功搶救 70TB 重要資料
案例背景
客戶使用一台 Asustor AS6810T 高階 NAS，搭配 8 顆 MDDHDD 20TB 大容量硬碟組建 RAID 10 磁碟陣列，作為企業核心數據的儲存中心。RAID 10 結合了 RAID 1（鏡像）與 RAID 0（條帶）的特性，在讀寫效能與容錯能力之間取得平衡，因此被許多企業選用於關鍵業務場景。
NAS 同時也配置了 SSD 作為讀寫快取（Cache），用以提升大量小檔案的讀寫效率。然而某日系統發生意外崩潰，導致 SSD 快取中尚未寫回磁碟陣列的暫存資料陷入「懸空」狀態，無法正常同步至 RAID 10 陣列。
故障經過
系統崩潰後，客戶嘗試重新啟動 NAS，但設備卡在開機畫面始終無法進入系統。後台管理介面亦完全無法連線，無法判斷陣列狀態。
客戶隨即聯絡 Asustor 原廠技術支援，原廠工程師嘗試以重新寫入 SSD 快取資料的方式恢復 RAID 10 陣列，然而由於 RAID Metadata（MD Superblock，儲存陣列設定的關鍵元數據）已在崩潰過程中嚴重損毀，系統完全無法識別各硬碟的分配位置與條帶排列關係，導致以下後果：
- NAS 開機後無法辨識磁碟陣列，系統持續崩潰
- 儲存管理介面無法呈現任何磁碟區（Volume）資訊
- 所有資料分區對 NAS 系統而言形同不存在
在原廠多次嘗試皆以失敗告終後，客戶攜帶全套設備前來尋求鴻華資料救援的專業協助。
專業檢測與診斷
我們的工程師接收案件後，依照標準救援流程對所有硬碟進行全面檢測：
-
物理健康初診：使用專業設備逐一掃描 8 顆 20TB 硬碟，發現其中部分硬碟存在不同程度的物理壞軌（Bad Sectors），這也是 SSD 快取資料無法順利回寫陣列的深層原因之一。
-
完整鏡像保存：在進行任何修復操作前，針對所有硬碟製作完整的磁碟鏡像（Disk Image），確保原始資料不因後續操作而受到二次損傷，這是專業資料救援流程中不可或缺的安全防護步驟。
-
RAID Metadata 反向重建：由於各硬碟的 MD Superblock（RAID Metadata）已損毀無法直接使用，工程師透過底層十六進位資料逐一比對各硬碟的殘存超級區塊備份（Superblock Backup）與分區標頭，嘗試反向推算並重建 RAID 10 的條帶順序、區塊大小（Chunk Size）及成員磁碟排列。
-
AI 輔助底層數據修復：結合人工智慧數據分析技術，針對因壞軌或資料錯位造成的片段化數據進行智慧比對與重組，大幅提升破碎資料的辨識率與可用性。
故障原因綜合分析
本次故障屬於典型的 「複合性失效」 模式：
- 硬體層面：部分硬碟因長期運作出現物理壞軌，削弱了 RAID 陣列的穩定性。
- 快取層面：SSD 快取中的未提交資料在系統崩潰時無法安全寫回陣列，造成資料一致性破壞。
- 邏輯層面：RAID Metadata（MD Superblock）損毀導致系統無法識別陣列結構，任何標準修復手段皆告失效。
三層問題同時存在，使得本案難度遠高於一般單一故障的 NAS 救援案例。
專業救援過程
針對本案的複合性故障，我們採取以下分階段救援策略：
-
安全鏡像備份
使用專業資料救援設備（非一般個人電腦）對 8 顆 20TB 硬碟進行精密鏡像作業，透過控制讀取速度並啟用容錯機制，在壞軌硬碟上仍能安全提取最大量的原始資料。 -
壞軌區域標記與迴避
將每顆硬碟的壞軌分佈圖完整記錄，在後續虛擬陣列重建時精準迴避壞軌干擾，避免引發讀取卡頓導致錯誤分析。 -
虛擬 RAID 10 環境重建
在純鏡像環境中，依照分析所得的條帶參數，於離線救援平台重建虛擬 RAID 10 陣列，完全隔絕物理硬碟讀取風險。 -
AI 輔助數據比對與重組
針對部分因 SSD 快取未同步而造成的資料版本不一致問題，以及壞軌區域的片段資料，透過 AI 輔助演算法進行智慧比對，選取最完整的資料版本進行合併重組。 -
分區資料逐一驗證與匯出
針對重建後的各資料分區（Volume），逐一掃描目錄樹結構，驗證檔案可讀性後分批匯出至安全儲存設備。
救援成果
- ✅ 整體救援成功率：80% 以上（在部分硬碟存在壞軌、RAID Metadata 完全損毀的嚴苛條件下達成）
- ✅ 資料救援總量：成功搶救約 70TB 的重要資料，涵蓋多個企業資料分區
- ✅ 原始數據完整保存：所有硬碟鏡像完整保留，確保後續補充救援的可能性
- ✅ AI 技術應用：底層數據 AI 分析有效提升了碎片資料的辨識率，是本案突破技術瓶頸的關鍵
技術特色
- 壞軌容錯鏡像技術：擁有針對嚴重壞軌大容量硬碟（20TB 級別）進行安全鏡像的專業設備與流程，確保每個可讀磁區都被完整提取。
- RAID Metadata 逆向重建能力：無需依賴完整的 MD Superblock，能從底層十六進位碼反向分析殘存備份，重建 RAID 10 的完整陣列邏輯結構。
- AI 底層數據修復：結合人工智慧技術進行數據比對與重組，突破傳統純手工分析在大容量案件中的效率瓶頸。
- Asustor NAS 系統專精：熟悉 Asustor AS 系列、ADM 系統的 RAID 機制與快取管理架構，是本次快速定位根本原因的技術基礎。
- 高安全性作業流程：全程以鏡像進行操作，嚴禁直接讀寫原始硬碟，確保資料不因救援操作受到額外損傷。
預防建議
-
定期監控 RAID 磁碟健康狀態
建議每月查看 Asustor ADM 系統的硬碟健康報告（SMART 數值），特別關注「重新對位磁區數（Reallocated Sectors）」指標，壞軌初期即應規劃更換。 -
SSD 快取搭配 UPS 不斷電系統
使用 SSD 快取時，務必為 NAS 配置 UPS，確保系統在意外斷電時能完成快取資料的安全提交，避免快取資料懸空造成陣列不一致。 -
RAID 10 不等於完整備份
RAID 10 提供高可用性與部分硬碟容錯能力，但無法防範邏輯損壞、RAID Metadata 損毀或多碟同時故障等情境，應落實 3-2-1 備份原則（3 份複本、2 種媒體、1 份異地）。 -
發現系統異常立即停機
若系統出現無法解釋的崩潰、硬碟讀取異常或陣列警告，應立即斷電停機，切勿反覆重啟嘗試自行修復，以免壞軌持續擴散或 RAID 結構進一步損壞。 -
委託原廠前請謹慎評估
原廠技術支援通常以恢復系統運作為首要目標，可能採取覆寫或重建等操作，在 RAID Metadata（MD Superblock）已損毀的情況下，強行寫入反而可能造成資料無法復原。建議在嘗試任何操作前，先諮詢專業資料救援機構進行評估。
